C1.1 LED Intermitente

ESQUEMA

SKETCH LIMPIO

void setup()

{

 pinMode(13,OUTPUT);

}

void loop()

{

 digitalWrite(13,HIGH);

 delay(1000);

 digitalWrite(13,LOW);

 delay(1000);

}

SKETCH CON COMENTARIOS

/*
 -----------------------------------
  Hola Mundo
 -----------------------------------
 Enciende un LED por un segundo y lo apaga por el mismo tiempo
*/

//------------------------------------
//Función principal
//------------------------------------
void setup()     // Se ejecuta cada vez que el Arduino se inicia
{
   pinMode(13,OUTPUT); // Inicializa el pin 13 como una salida
}

//------------------------------------
//Función cíclica
//------------------------------------
void loop()    // Esta función se mantiene ejecutandose
{              // mientras este encendido el Arduino
  digitalWrite(13,HIGH);   // Enciende el LED
  delay(1000);             // Temporiza un segundo (1s = 1000ms)
  digitalWrite(13,LOW);    // Apaga el LED
  delay(1000);             // Temporiza un segundo (1s = 1000ms)
}

// Fin del programa

Para Recordar

- Para asignar un pin de entrada o salida usa: pinMode(numeroPin, dirección);

- Para escribir una señal digital usa: digitalWrite(numeroPin, valor);

- Una salida digital es HIGH o LOW

- Una salida digital es 1 o 0

EJERCICIOS:

⏩1) A partir del código de programación explicado anteriormente, queremos que un LED se encienda de manera intermitente de la siguiente manera:

A) 3 segundos encendido y 3 segundos apagado

B) 200 milisegundos encendido y 500 milisegundos apagado

Tip: 1s = 1000ms

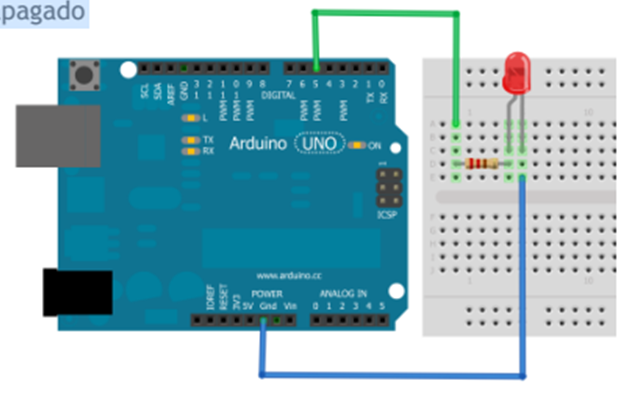

⏩2) La empresa de automatización NRJ Inc. te contrata para hacer un montaje de un LED Intermitente en una placa Arduino UNO, con el único requisito de que el LED debe estar ubicado en el Pin 5, ellos muy amablemente te han facilitado el esquema, tu tarea es:

A) Realizar el montaje y la respectiva programación de 2 segundos encendido y 1 segundo apagado.

Recuerda que la resistencia es de 220 ᘯ

⏩ 3) Un Strober es una luz que se enciende y apaga muy rápido, muy usado en las fiestas, tu misión es realizar tu strober casero con un LED, con el mismo esquema montado en este tutorial.
